TRIDENT CASES
TRIDENT CASES
Standard colour hammer grey. Please see size chart for specific requirements. Single Phase S-series, Three Phase T-series.
Please note, this product is the metal case only and not the transformer components.
All prices quoted include VAT. Discounts available for baulk orders (calculated at checkout).
| Quantity | Discount |
|---|---|
| 3 | 2% |
| 5 | 5% |
| 10 | 8% |
| 20 | 10% |
Couldn't load pickup availability
THREE PHASE / SINGLE PHASE TRANSFORMER CASES TRIDENT RANGE
All Dimensions given in millimetres
Drawings and Photographs show cable entry for T2 - T5 range, entries on other sizes may differ (see page 23).
Dessins et photos montrent types T2-T5: trous pour câbles diffèrent sur les autres types (voir page 23).
Zeichnungen und Fotos zeigen Kabeleinführung für die T2-T5 Reihe. Einträge auf anderen Größen können sich unterscheiden (sehen seite 23)
TRIDENT RANGE OF THREE-PHASE/SINGLE-PHASE TRANSFORMER CASES
• All dimensions given in millimetres
• Standard finish: Hammer grey or RAL 7032
• All cases supplied in kit form and individually packed
• Ratings available: IP20 IP23 IP44 IP54 IP65
• Features: Incorporated into the design of the case in an ingenious method of construction, allowing for
adjustable transformer and case fixing centres
• Base plates available on request
GAMME “TRIDENT” - COFFRETS POUR TRANSFORMATEURS TRIPHASÉS/MONOPHASÉS
• Toutes les dimensons sont en mm
• Revêtement standard: Gris métallliique ou RAL 7032
• Coffret fourni en kit, marchandise emballée à l’unité
• Normes: IP20 IP23 IP44 IP54 IP65
• Spécialités du modèle: Nous avons incorporé dans le dessin du coffret une méthode de construction très
intéressante, ce qui permet plusieurs possibilités pour le montage du transformateur ainsi que pour la fixation
des pieds
• Plaque de fond sur demande
“TRIDENT” DREIPHASEN/EINPHASEN TRAFOKäSTEN
• Alle Masse sind in Millimetern
• Standard-Farbton: Hammergrau oder RAL 7032
• Alle Käste werden als Bausatz geliefert und einzeln verpackt
• Lieferbar wahlweise in IP20 IP23 IP44 IP54 IP65
• Bei der Konzipierung des Kastens hat man auf eine geniale Kostruktionsmethode zurükgegriffen, die es ermöglicht, anhand beliebig einstellbarer Befestigungspunkte Trafos unterschiedlicher Größe im gleichen Kasten zu montieren, ohne daß ein zusätzliches Bohren erforderlich wird
• Bodenplatte auf Wunsch lieferbar

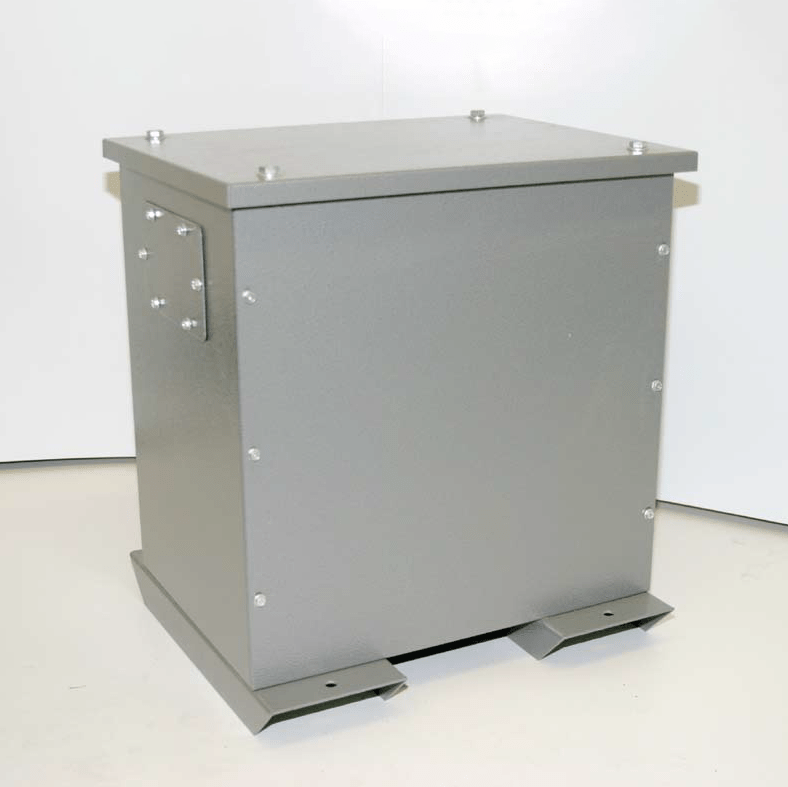

EXAMPLE SHOWN IS T2 - T5 RANGE OTHER SIZES MAY HAVE GLAND PLATE ENTRY AT BOTTOM OF CASE (See A)
EXAMPLES SHOWN IS T2 - T5 RANGE
Skids 150(w) x 50(h) as standard, height & width can be varied by request.
